Как проверить качество токарной обработки нержавейки

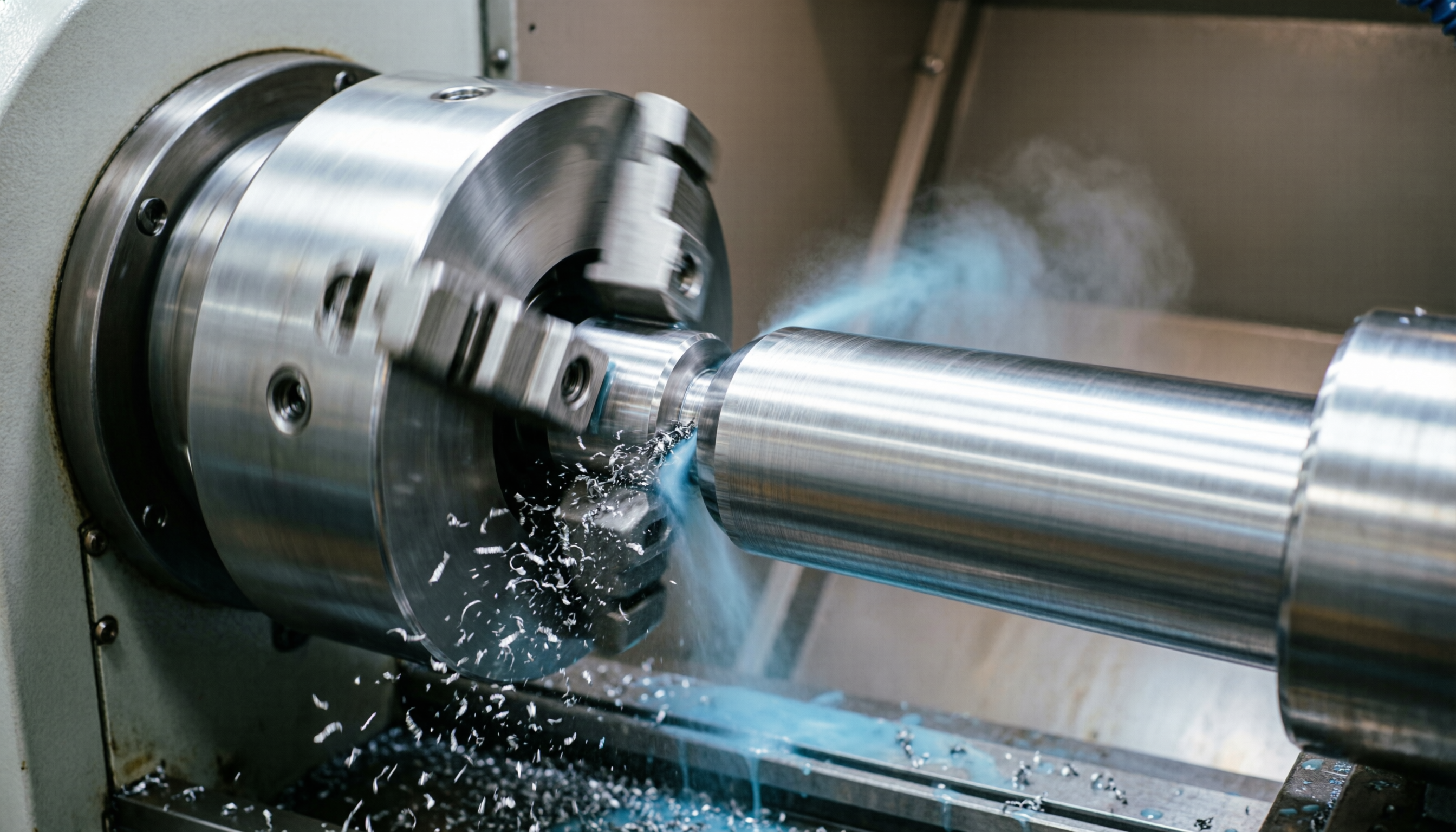

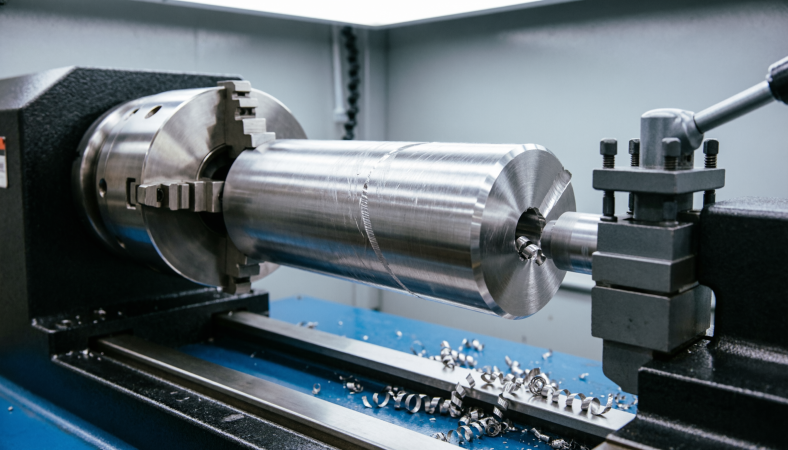

Токарная обработка нержавеющей стали — сложный технологический процесс, требующий строгого контроля на всех этапах. Нержавейка склонна к налипанию стружки и деформациям, поэтому качество готовых деталей проверяется по целому ряду параметров. В этой статье мы рассмотрим основные методы контроля: от визуального осмотра до инструментальных измерений.

1. Визуальный и органолептический контроль

Визуально-органолептический контроль — это самый быстрый и доступный метод первичной оценки качества, который не требует сложных измерительных приборов. Опытный токарь, мастер ОТК или даже заказчик может выявить до 80% явных дефектов токарной обработки нержавеющей стали на этом этапе. Метод основан на использовании зрения, осязания и, в отдельных случаях, обоняния. Ниже приведено подробное описание того, на что именно следует обращать внимание.

1. Что оценивается при визуальном контроле

Осмотр проводится невооруженным глазом, возможно с использованием лупы 5–10-кратного увеличения для выявления микро-дефектов. Освещение должно быть ярким и рассеянным, чтобы не создавать бликов на полированной поверхности нержавейки.

Основные параметры визуальной оценки:

• Общий внешний вид — деталь должна соответствовать чертежу по форме и конфигурации. Никаких лишних уступов, недорезов или смещенных осей.
• Отсутствие задиров и продольных рисок — на поверхности не должно быть глубоких царапин, идущих вдоль или поперек направления обработки. Допускаются лишь тонкие, равномерные следы подачи резца (характерный «след от токарки»).
• Чистота торцевых поверхностей — торец не должен иметь срывов, неровностей или затянутых стружкой участков.
• Состояние фасок и кромок — фаски (снятые острые кромки) должны быть равномерными, без фасок переменной ширины и «ступенек».

2. Специфические дефекты нержавейки, видимые глазом

Нержавеющие стали аустенитного класса (например, 12Х18Н10Т, AISI 304) имеют склонность к налипанию и вибрации при резании. Это порождает характерные дефекты, которые важно уметь распознавать.

Дефект	Как выглядит	Причина возникновения
Налип (нарост)	Матовые, шероховатые пятна или бугорки, часто расположенные на вершинах микронеровностей. Цвет — серебристый или более темный.	Слипание частиц нержавейки на передней поверхности резца из-за высокой пластичности и химического сродства с инструментом.
Виброволны	Поперечные полосы (как «рябь на воде»), идущие по всей поверхности или на отдельных участках. Они чередуются — узкие и широкие.	Недостаточная жесткость системы СПИД (Станок-Приспособление-Инструмент-Деталь) или неправильно выбран режим резания.
Цвета побежалости	Радужные пятна (желтые, синие, фиолетовые) вокруг зоны резания, особенно у отверстий или на тонкостенных деталях.	Локальный перегрев поверхности выше 300–400°C из-за затупления резца или низкой скорости подачи СОЖ.
Заусенец (грат)	Острая, зазубренная кромка на выходе резца (особенно при отрезании детали или обработке торца). Царапает палец.	Большой радиус округления режущей кромки или изношенный резец, который не режет, а вырывает металл.
«Рваная» стружка	На поверхности видны мелкие сколы, каверны, ямки. Поверхность напоминает напильник или наждачную бумагу.	Неправильная геометрия резца, образование сливной стружки, которая заворачивается и бьет по обработанной поверхности.

3. Органолептический контроль (осязание и обоняние)

Этот метод часто недооценивают, но он дает оперативную информацию о качестве обработки.

Тактильные ощущения (рукой, пальцем):

• Проведение пальцем — аккуратно проведите ногтем или подушечкой пальца поперек предполагаемой обработки. Шероховатость нержавейки после качественного точения не должна ощущаться как «бархат» или «наждак». Палец должен скользить плавно.
• Обхват детали — сожмите деталь в кулаке и прокрутите. Если чувствуются «восьмерки» или биение — это брак. Качественная деталь вращается в руке без рывков.
• Острые кромки — проведите пальцем по кромке. Наличие заусенца будет заметно как острая, режущая заусеница. Норма качества — кромка притуплена (даже если чертеж требует острую, до 0.1 мм).
• Температура — после остывания деталь должна быть комнатной температуры. Если через 10–15 минут после обработки отдельные зоны остаются теплыми — это следствие внутренних напряжений или прижога.

Обонятельный контроль:

• Запах гари — если деталь пахнет горелым маслом или металлической гарью, это верный признак перегрева зоны резания и вероятной структурной порчи металла (потеря коррозионной стойкости). Качественно обработанная нержавейка почти не имеет запаха.
• Запах серы — появляется при использовании некачественных СОЖ (смазочно-охлаждающих жидкостей) или их сгорании. Такую деталь следует дополнительно проверить на микротрещины.

4. Нормы и допуски по визуальному контролю

Для разных классов точности существуют свои требования. Ниже приведены типовые нормы для токарной обработки нержавейки (по ГОСТ и отраслевым стандартам).

Класс чистоты	Допустимые видимые дефекты	Недопустимые дефекты
Обычная точность (грубая) (черновая обработка)	Единичные задиры глубиной до 0.1 мм, мелкие волны (до 0.3 мм шаг), небольшие заусенцы до 0.2 мм.	Сколы, раковины, налип стружки, синева, фиолетовые пятна.
Повышенная точность (получистовая)	Отдельные царапины, видимые под лупой. Микро-волна не более 0.05 мм высотой.	Любые задиры, заметные глазу. Заусенец более 0.05 мм. Налип и цвета побежалости.
Высокая точность (чистовая)	Дефекты не видны невооруженным глазом. Допускается легкая матовость (след от резца).	Любые видимые риски, неровности, заусенцы. Поверхность должна быть блестящей и гладкой.

2. Контроль шероховатости поверхности (Ra, Rz)

Для нержавейки параметр шероховатости критичен, так как влияет на коррозионную стойкость и внешний вид детали.

Класс шероховатости	Параметр Ra (мкм)	Типичное применение для нержавейки	Способ проверки
Черновая	6.3 — 12.5	Неответственные внутренние полости, заготовки под сварку	Визуально или образцы сравнения
Получистовая	1.6 — 3.2	Посадочные поверхности, крепеж	Профилометр
Чистовая	0.4 — 0.8	Уплотнительные поверхности, детали пищевого оборудования	Профилометр, сравнение с эталоном
Высокоточная (полирование)	≤ 0.1	Медицинские инструменты, пресс-формы	Лазерный профилометр, интерферометр

3. Проверка геометрической точности

Геометрическая точность — это совокупность отклонений реальных размеров, формы и взаимного расположения поверхностей детали от идеальных значений, заданных чертежом. Для нержавеющей стали контроль геометрии имеет особое значение по двум причинам:

• Высокий коэффициент теплового расширения (α ≈ 16-18 × 10 /°C против 11-12 у углеродистых сталей). При нагреве в процессе резания деталь может «увести» размер, а после остывания — оказаться за пределами допуска.
• Склонность к наклепу и остаточным напряжениям — после обработки возможна коробление (особенно у тонкостенных и длинных деталей).

Ниже подробно рассмотрены все виды контроля геометрической точности: от линейных размеров до сложных позиционных отклонений.

1. Контроль линейных размеров

К линейным размерам относятся: наружные и внутренние диаметры, длины, высоты, глубины отверстий, расстояния между уступами.

1.1. Измерение наружного диаметра (валы, оси, ступени)

• Штангенциркуль ШЦ-I, ШЦ-II — для черновых размеров и допусков от ±0.1 мм. Нониус 0.05 или 0.1 мм. Быстрый, но недостаточно точный для ответственных посадок.
• Микрометр гладкий (МК, МКЦ) — основной инструмент для допусков от IT7 до IT9 (диапазон от 0 до 600 мм). Цена деления 0.01 мм, с нониусом — 0.002 мм.
  • Для нержавейки: при измерении горячей детали (после обработки без охлаждения) необходимо выдержать ее при комнатной температуре 10–15 минут. Остыв на 30-40°C, деталь из нержавейки уменьшает диаметр на ~0.02 мм на каждые 50 мм диаметра, что может вывести за нижний предел допуска.
• Рычажные скобы — для контроля большого количества однотипных деталей. Настраиваются по эталону, показывают отклонение со стрелкой.

1.2. Измерение внутреннего диаметра (отверстия)

• Нутромер индикаторный (НИ) — диапазон 6–400 мм, точность 0.01 мм. Позволяет измерить как диаметр, так и отклонение формы (овальность, конусность). Требует настройки по микрометру или кольцу.
• Штангенциркуль с губками для отверстий (ШЦК) — для быстрого контроля при допуске >0.1 мм.
• Предельные калибры — «пробки» проходная (ПР) и непроходная (НЕ). Для серийного производства. Правило: ПР должна заходить в отверстие от усилия руки, НЕ — не заходить или заходить не более чем на 2-3 мм.

1.3. Контроль длин и линейных перемещений

• Штангенциркуль — для большинства деталей.
• Глубиномер микрометрический — для точного контроля глубины пазов, канавок, глухих отверстий (погрешность 0.02 мм на 100 мм).
• Концевые меры длины (плитки Иогансона) — для настройки точного оборудования и проверки нутромеров. Для нержавейки важно: плитки должны быть износостойкими, так как нержавейка абразивна для мягких мер.

2. Контроль отклонений формы поверхностей

Отклонения формы оцениваются независимо от размеров. Даже если диаметр в допуске, форма может быть неправильной.

2.1. Овальность (некруглость)

Разность наибольшего и наименьшего диаметров в одном поперечном сечении.

• Причина для нержавейки: вибрации из-за налипания стружки или недостаточная жесткость станка при обработке тонкостенных труб.
• Измерение: деталь зажимается в центрах или на призме, индикатором на стойке измеряется биение в 4-6 равномерно расположенных точках по окружности.
• Допустимая норма: не более половины допуска на диаметр. Например, если допуск диаметра IT8 (h9 = 0.054 мм на Ø50), то овальность ≤ 0.027 мм.

2.2. Конусность (продольная некруглость)

Изменение диаметра по длине детали. Для валов — бочкообразность (диаметр больше в середине) или седлообразность (меньше в середине).

• Измерение: микрометром в трех-пяти сечениях по длине. Разница между максимальным и минимальным диаметром — величина конусности.
• Для нержавейки: часто возникает при обработке длинных тонких валов (L/D > 10) из-за температурных деформаций. Режущая жидкость должна подаваться обильно и равномерно.

2.3. Прямолинейность оси (прогиб)

Отклонение реальной оси детали от идеальной прямой. Критично для длинных валов и винтов.

• Измерение: деталь укладывается на поверочную плиту или на две призмы. Индикатором проходят по образующей с шагом 50-100 мм. Максимальная разница показаний — стрела прогиба.
• Допуск: обычно 0.02–0.05 мм на 100 мм длины (для нержавейки — жестче из-за остаточных напряжений).

2.4. Плоскостность торца

Отклонение от плоской поверхности (выпуклость, вогнутость или волнистость).

• Измерение: торец детали прижимается к поверочной плите. Зазор по краям или в центре проверяется щупом. Либо деталь вращается в центрах, а индикатор упирается в торец — фиксируется биение торца (сочетание плоскостности и перпендикулярности).
• Для нержавейки: часто проявляется «грибок» — при отрезании детали от прутка торец становится слегка вогнутым из-за напряжений, отпущенных при отрезке.

3. Контроль отклонений расположения поверхностей

Эти параметры определяют, как поверхности ориентированы относительно друг друга.

Вид отклонения	Схема измерения	Особенности для нержавейки
Соосность (совпадение осей ступенчатого вала или вала и отверстия)	Деталь устанавливается в центрах или на оправке. Два индикатора — на левый и правый диаметр. Измеряется радиальное биение при вращении.	Нержавейка при зажиме в нежестких центрах может деформироваться — использовать поводковый патрон с малой силой зажима или планшайбу.
Перпендикулярность (торца к оси)	Деталь зажимается в патроне за базу, индикатор упирается в торец. При вращении шпинделя стрелка показывает неперпендикулярность.	При обработке нержавейки с наростом на резце торец получается неровным — перед измерением обязательно очистить торец ацетоном от стружки.
Параллельность (оси ступени относительно основной оси)	Деталь на плите или призмах. Индикатор перемещается вдоль образующей. Разница показаний на концах — отклонение параллельности.	Длинные валы из нержавейки (более 300 мм) часто требуют правки после токарной обработки — измерять параллельность ДО правки и ПОСЛЕ.
Торцевое биение (для фланцев, дисков)	Деталь зажимается за центральное отверстие или вал. Индикатор на фланце на радиусе R. При вращении измеряется размах колебаний.	Допуск на торцевое биение для нержавеющих фланцев под прокладку — обычно 0.02–0.05 мм. Превышение ведет к утечкам.

4. Специфический контроль для нержавейки: влияние термодеформаций

Этот раздел часто игнорируется, но критически важен для точной обработки нержавейки.

Правило «горячей» и «холодной» детали

• Проблема: при интенсивном резании нержавейка нагревается до 150–250°C на поверхности. При этом диаметр увеличивается (например, стальной вал Ø50 мм при нагреве с 20°C до 150°C расширяется на 50 × 16×10?? × 130 = 0.104 мм). Контролер измеряет «горячий» размер, который в пределах допуска, но после остывания деталь оказывается «в минусе».
• Решение:
  1. Все окончательные измерения проводить после выдержки при 20 ± 2°C не менее 30 минут.
  2. Если контроль идет прямо со станка — ввести температурную поправку: фактический холодный размер = измеренный горячий размер – коэффициент × длина × ΔT.
  3. На ответственные детали (подшипниковые узлы, прецизионные валы) наносить контрольные метки и измерять только на КИМ (координатно-измерительной машине) в климатической камере.

4. Контроль микроструктуры и прижогов

Этот раздел контроля — самый сложный, но и самый важный для ответственных изделий из нержавеющей стали. В отличие от конструкционных сталей, где прижоги (локальный перегрев) приводят в основном к изменению твердости, для нержавейки перегрев в процессе токарной обработки означает потерю коррозионной стойкости, межкристаллитную коррозию и преждевременное разрушение. Дефект может быть абсолютно невидим глазу, но деталь выйдет из строя через неделю или месяц эксплуатации. Ниже подробно рассмотрены все методы выявления скрытых структурных изменений.

1. Природа дефектов: что происходит с нержавейкой при токарной обработке

Нержавеющие стали (особенно аустенитные — 12Х18Н10Т, AISI 304, 316) имеют низкую теплопроводность (≈15 Вт/(м·К) против 50 у углеродистых сталей). Тепло, выделяемое при резании, не уходит в стружку и деталь равномерно, а концентрируется в тонком поверхностном слое (толщиной 0.01–0.1 мм).

Основные термические дефекты:

• Прижог (ожог) — локальный нагрев выше температуры фазовых превращений (для аустенитных сталей выше 500–600°C). При быстром охлаждении СОЖ возникают структурные изменения: выпадение карбидов хрома по границам зерен, мартенситное превращение, обезуглероживание.
• Наклеп (деформационное упрочнение) — хотя это не чисто термический дефект, он сопровождает прижоги. Микротвердость поверхности может вырасти с 180–200 HV до 400–500 HV, делая металл хрупким.
• Микротрещины — результат термических напряжений и структурных превращений. Типичная длина 0.01–0.5 мм, ширина — доли микрона. Обнаруживаются только специальными методами.
• Обезуглероживание поверхности — выгорание углерода при нагреве выше 700°C. Снижает прочность и твердость, но для нержавейки особенно опасно тем, что нарушает пассивную пленку.

2. Визуальные и простейшие методы выявления прижогов

Хотя глубинные структурные изменения не видны глазом, есть несколько косвенных признаков и экспресс-методов.

2.1. Цвета побежалости (визуальный признак)

Тонкая оксидная пленка на поверхности нержавейки при нагреве окрашивается в разные цвета в зависимости от температуры. Это первый и самый простой индикатор перегрева.

Цвет побежалости	Примерная температура нагрева (°C)	Степень опасности для нержавейки	Рекомендации
Соломенно-желтый	200–220	Минимальная — пассивная пленка восстанавливается. Допустимо для неответственных деталей.	Можно принять без дополнительного контроля.
Коричневый, красно-коричневый	240–280	Умеренная — начало выпадения карбидов. Не допускать для пищевого и медицинского оборудования.	Требуется капиллярный контроль.
Фиолетовый, синий	300–350	Высокая — карбидная сетка по границам зерен, начало потери коррозионной стойкости.	Брак — деталь подлежит отбраковке или полному электрохимическому травлению.
Серо-голубой, серый	> 400	Критическая — структурные изменения на глубину до 0.3 мм, микротрещины.	Однозначный брак. Восстановлению не подлежит.

Важно: Отсутствие цветов побежалости НЕ гарантирует отсутствие прижога. При обильной подаче СОЖ цвета могут не образоваться, но микроструктура изменится. Особенно коварна нержавейка марок 12Х18Н10Т и AISI 321 — они обесцвечиваются слабо, но при этом активно теряют стойкость.

2.2. Проба на ощупь и на слух (косвенные признаки)

• Повышенная шероховатость на ощупь — после прижога поверхность становится «бархатистой» из-за выкрашивания карбидов. Проведите ногтем — если чувствуется легкое «песчаное» трение, это признак перегрева.
• Звонкость детали — подвесьте деталь на нитку и ударьте металлическим стержнем. Здоровый аустенит издает протяжный, чистый звон. Прижженная деталь звучит глухо, с металлическим «треском» (из-за микротрещин).
• Искра при шлифовке — если снять абразивом 0.1 мм с поверхности и посмотреть пучок искр: у нормальной нержавейки искры короткие, оранжевые; у прижженной — появляются белые «звездочки» (мартенситная фаза).

3. Химическое травление (основной метод выявления прижогов)

Это золотой стандарт неразрушающего контроля для нержавейки. Метод основан на том, что участки с измененной структурой (обедненные хромом, карбидная сетка) имеют более высокую скорость травления.

3.1. Реактивы для травления

• Травитель №1 (стандартный, выявляет прижоги глубиной от 0.02 мм):
  • Соляная кислота (HCl) — 100 мл
  • Азотная кислота (HNO?) — 30 мл
  • Вода дистиллированная — 70 мл
  • Время травления: 1–3 минуты при комнатной температуре.
  • Результат: прижоги проявляются в виде темно-серых или черных пятен.
• Травитель №2 (для аустенитных сталей, более чувствительный):
  • Хлорное железо (FeCl?) — 10 г
  • Соляная кислота (HCl) — 30 мл
  • Вода — 120 мл
  • Время: 30 секунд – 2 минуты.
  • Результат: структурные изменения видны как четкие темные зоны с металлическим блеском.
• Электролитическое травление (быстрее и безопаснее):
  • Электролит: 10% раствор щавелевой кислоты (H?C?O?).
  • Деталь — анод (+), катод — свинец или нержавейка (-).
  • Напряжение 6–12 В, плотность тока 0.5–1 А/см², время 30–60 секунд.
  • Преимущество: не выделяются ядовитые пары NOx, травление равномерное.

3.2. Процедура проведения и оценка результатов

1. Подготовка поверхности — деталь обезжирить ацетоном или спиртом (не бензином — оставляет масляную пленку). Если поверхность имеет следы СОЖ — промыть в мыльном растворе и прополоскать.
2. Нанесение реактива — ватным тампоном или распылителем. Для локального контроля — нанести несколько капель в подозрительной зоне.
3. Выдержка — строго по времени. Передержка приводит к травлению всей поверхности.
4. Нейтрализация — обильно промыть водой (для кислотных реактивов — лучше 5% содовым раствором).
5. Осмотр — под хорошим освещением, желательно с лупой 10–20×.

5. Статистический контроль и документирование

Для серийного производства проверка единичной детали недостаточна. Оценка качества ведется по выборкам.

Тип контроля	Объем выборки (от партии)	Регистрируемые данные
Входной (материал)	1-2 прутка от партии	Сертификат марки стали, твердость (по Роквеллу)
Операционный (на станке)	Первая деталь + 1 шт./час	Контрольная карта Шухарта, журнал замеров
Приемочный (ОТК)	5-10% от партии, но не менее 5 шт.	Протокол измерений (требования ГОСТ, ИСО 9001)

Чек-лист приемки детали из нержавейки

Внедрите этот список перед оплатой работ или списанием детали в производство:

1. Внешний вид — нет царапин, задиров, синевы (перегрева).
2. Шероховатость — соответствует чертежу (обычно не ниже Ra 1.6 для коррозионностойких покрытий).
3. Размеры — находятся в границах допуска (используйте точный инструмент).
4. Форма — нет овальности, конусности, биения более 0.02 мм на 100 мм длины.
5. Технологичность — острые кромки притуплены (радиус 0.2-0.4 мм), заусенцы удалены.
6. Документы — паспорт, сертификат на материал, протоколы испытаний (при необходимости).

Помните: даже малейшее нарушение технологии обработки нержавейки ведет к ускоренной коррозии в зоне обработанной поверхности. Не пренебрегайте контролем!
